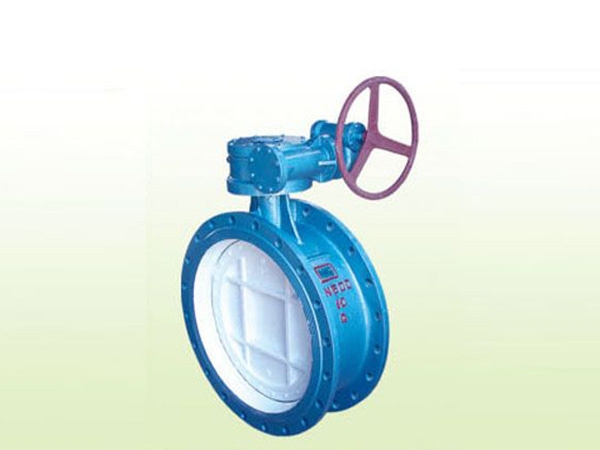

D343X-16-10 三偏心法兰蝶阀

主要用途

●蝶阀广泛用于市政自来水管网、冷却水系统、水力发电系统、污水处理厂、引水工程、煤气、天然气及其他流体管线上作调节、截断或止回功能。

产品特点

●阀板采用流线型设计，大口径蝶阀采用榆架结构，产品刚性好，过流量大，流阻小，重量轻，安装调试方便。0二偏心设计合理，在阀门开启一定角度后(角度大小与口径相关)，密封副完全脱开，减少了密封副的摩擦，启闭省力，且使阀门具有水力自闭功能，压力越高密封越严密。蝶板密封圈具有一定的弹性补偿能力，对局部磨损不敏感，密封可靠。O软密封蝶间的密封圈采用优质耐油丁腊橡胶及三元乙丙橡胶，硬度合适，弹性好，抗老化、抗撕裂性能强。

●金属硬密封蝶间采用三偏心设计，采用专用工装加工成型的倾斜非对称椭圆密封面，确保密封副瞬间的接触和脱离，能越关越紧而永不会关过头，密封副之间无摩擦，以膨胀的方式实现密封，当密封副出现少量摩损时只需再关紧一点点又可以实现可靠密封。

●填料处带有窗口，可以在不拆卸阀门的情况下，在线紧固或更换填料。填料采用多道成型V形组合圈自密封结构，提高了轴密封的可靠性。

●采用无油自润滑轴承，承载能力高，摩擦系数少。

●阀轴末端装有止推轴承，无论卧装还是立装，蝶板都不会窜动，轴向密封可靠。
